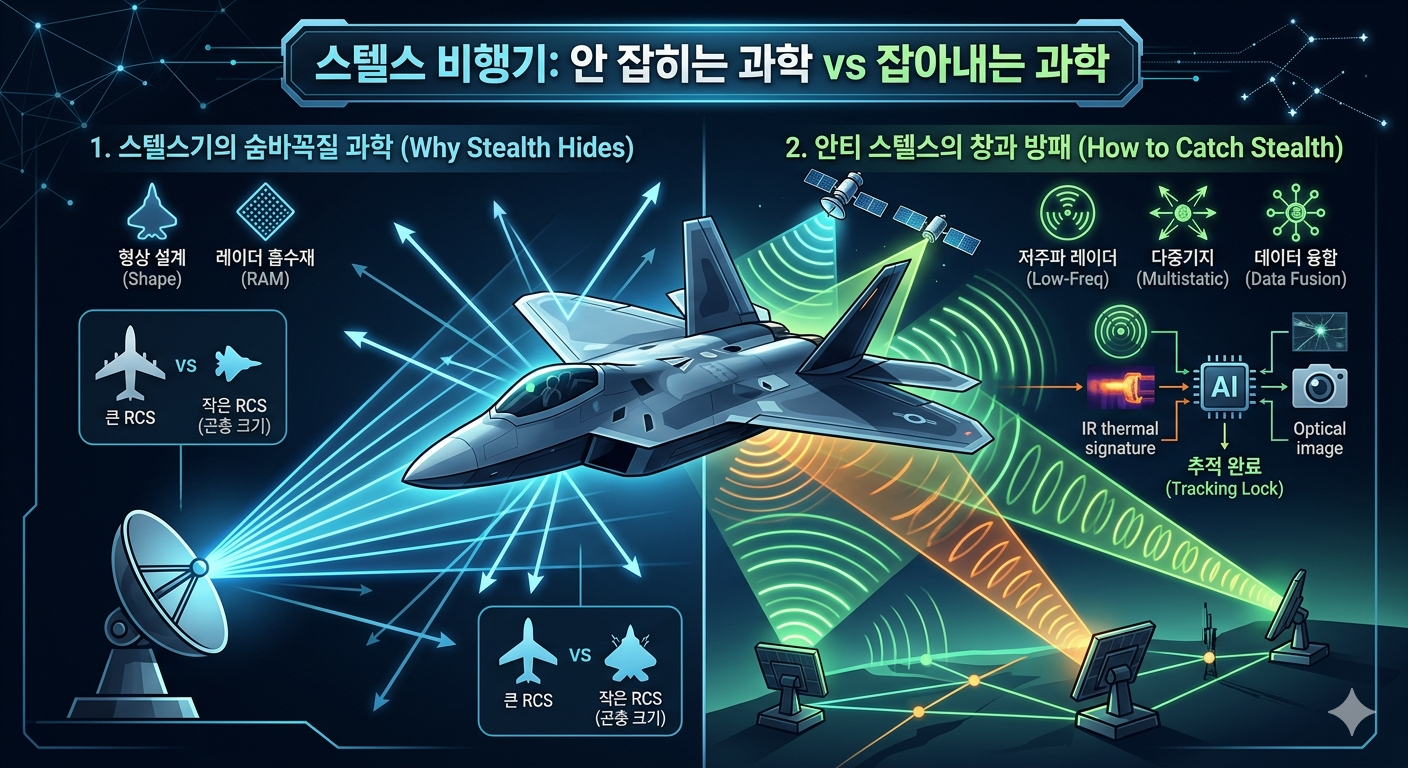

스텔스 비행기: 안잡히는 과학 vs 잡아내는 과학의 진화 대결

스텔스 비행기는 사실 “완전히 안 잡히는” 비행기는 아닙니다.

레이더에 덜 보이도록,
물리 법칙의 빈틈을 끝까지 파고든 결과물이죠.

1) 왜 스텔스기는 레이더에 잘 안 잡히는지,
2) 그런 스텔스를 잡으려면 어떤 레이더 과학이 필요한지,

두 가지를 중심으로 정리해 보겠습니다.

---

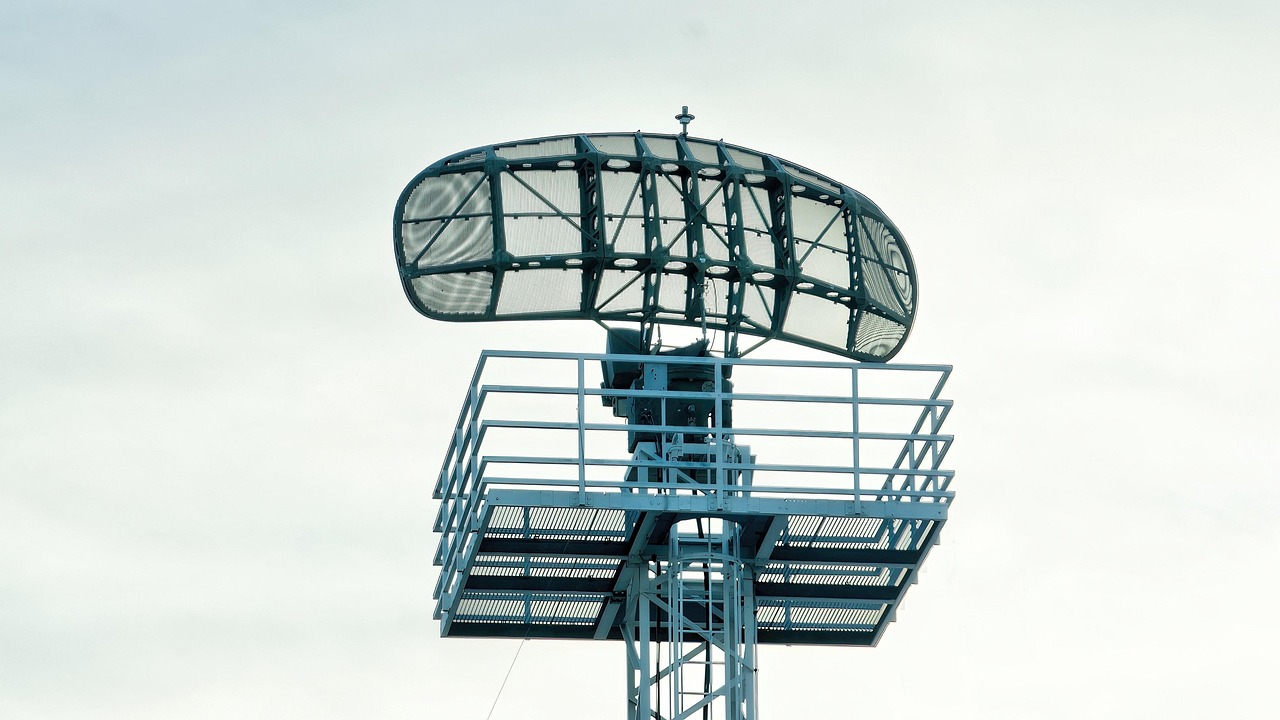

1. 레이더는 어떻게 물체를 보는가

>안테나에서 전자기파(보통 마이크로파)를 쏩니다.

>비행기나 새 같은 물체에 부딪혀 일부가 되돌아옵니다.

>되돌아온 신호의 세기·걸린 시간·주파수를 분석해서 거리, 방향, 속도를 계산합니다.

레이더가 물체를 얼마나 “크게” 보는지를 나타내는 개념이 바로
레이다 단면적(RCS, Radar Cross Section) 입니다.

실제 물체의 크기와는 조금 다른 개념이고,
“레이더 눈에 얼마나 크게 보이느냐”에 가까운 값입니다.

예를 들어 같은 크기라도 다음과 같이 다르게 보입니다.

>정면을 향한 평평한 금속판 → 대부분의 전파를 그대로 되돌려 보내서 RCS가 매우 큽니다.

>구(공 모양) → 전파를 사방으로 흩뿌려서 레이더로 돌아오는 양은 훨씬 적습니다.

스텔스의 핵심은 바로 이 “레이더 눈에 보이는 크기(RCS)”를 극단적으로 줄이는 데 있습니다.

---

2. 스텔스 비행기가 레이더에 잘 안 잡히는 이유

1) 모양(형상 설계)으로 전파의 “반사 방향”을 속이기

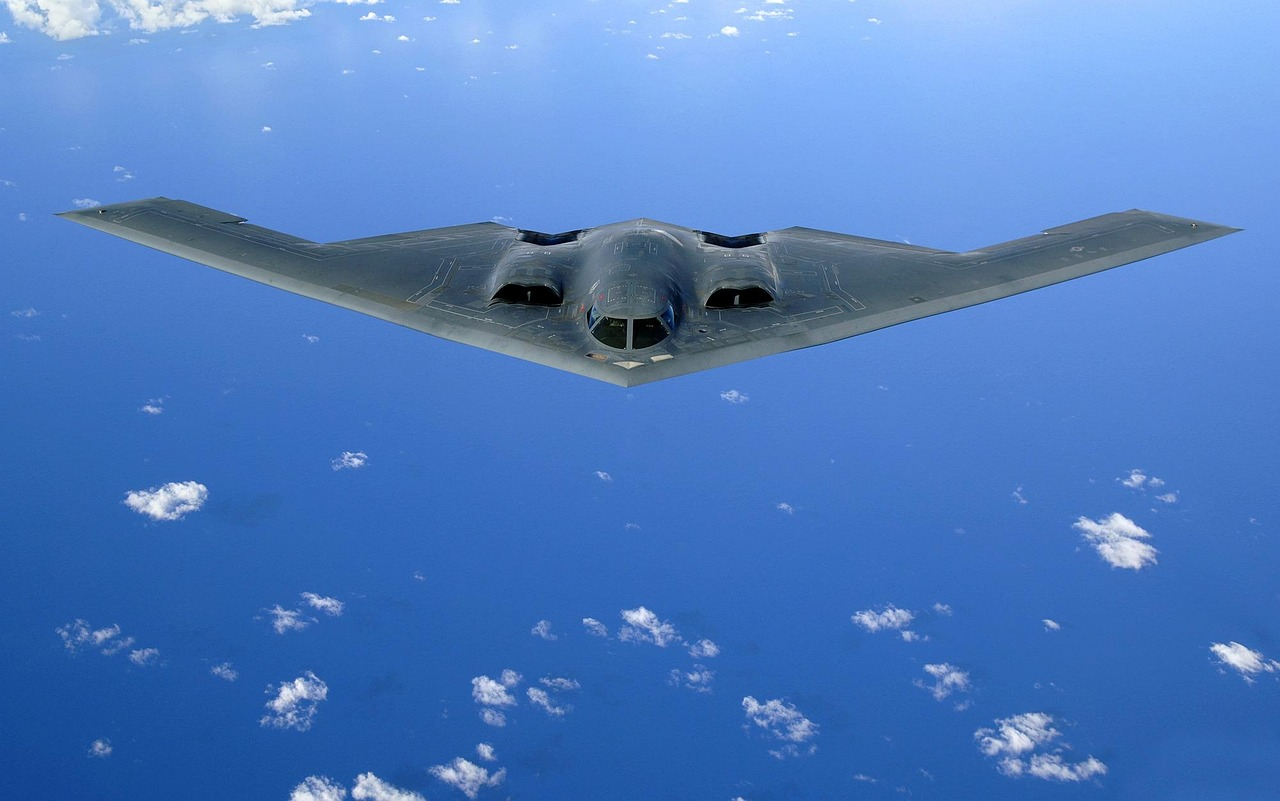

스텔스기의 가장 눈에 띄는 특징은 특이한 각진 외형과 곡면입니다.

>일반 전투기는 공기역학적으로 매끈한 곡선 위주입니다.
>스텔스기는 레이더파가 레이더로 되돌아가지 않도록, 정교하게 각과 곡률을 조절합니다.

레이더가 한 지점에서 전파를 쏘고,
같은 지점에서 되돌아온 걸 받는 모드를
모노스태틱 레이더라고 부릅니다.^{[web:8][web:10]}

스텔스기는 바로 이 구조에 최적화되어 있습니다.

>레이더에서 온 전파를 정해진 방향으로 튕겨 보내도록 모양을 설계합니다.
>즉 “레이더가 있는 방향”으로는 전파가 거의 안 돌아가게 만드는 셈입니다.

그래서 실제로는 하늘 어딘가로 전파가 튕겨 나가고 있지만,
레이더는 “돌아온 게 별로 없네?” 하고 작은 물체 또는 잡음 수준으로 인식하게 됩니다.

2) 전파를 “먹어버리는” 레이더 흡수재(RAM)

모양만으로는 한계가 있기 때문에, 스텔스기는 표면 재료도 다르게 씁니다.

레이더 흡수재(RAM, Radar-Absorbing Material)라고
불리는 특수 코팅과 복합재료를 사용합니다.

이 재료는 들어온 전자기파 일부를 내부에서 열 등으로 바꾸어 흡수합니다.

이렇게 하면, 레이더파의 일부는 모양 때문에 다른 방향으로 튕겨 나가고,
나머지 일부는 재료 내부에서 흡수되어 버립니다.

돌아가는 에너지가 크게 줄어드니,
레이더가 보기에는 아주 작은 새나 곤충 수준으로만 보이게 됩니다.

3) “티 나는 부분”을 최대한 숨기기

레이더에 특히 잘 잡히는 부분은 따로 있습니다.

>수직 꼬리날개(큰 평판 구조)

>엔진 공기흡입구(복잡한 형태, 금속 블레이드)

>무기 외부 장착대, 하드포인트, 안테나, 리벳, 패널 틈 등 작은 디테일

스텔스기는 이런 부분들을 최대한 정리하거나 숨깁니다.

>무기를 동체 안쪽 내부 무장창에 넣습니다.
>엔진 흡입구는 S자 형태로 굽혀서, 압축기 블레이드가 레이더에 직접 보이지 않게 설계합니다.

>꼬리 구조를 X자나 V자 형태로 만들어 정면에서 보이는 RCS를 줄입니다.

또한 적 레이더의 주파수 대역에 맞춰서,
저반사 코팅, 패널 설계, 심지어 나사 위치까지 세세하게 조정합니다.

4) “적 레이더가 보는 파장대”에 맞춰 최적화

대부분의 방공 레이더는 X-band, S-band 같은
비교적 높은 주파수(파장이 짧은 영역)를 많이 사용합니다.

스텔스기는 이 주파수대에서 RCS를 가장 크게 줄이도록 형상과 재료를 최적화했습니다.

그 결과로,

>어떤 레이더에는 곤충·새 수준으로만 보이거나,
>조금 떨어진 거리에서는 아예 잡음 속에 묻혀버리는 경우도 생깁니다.

다만, 이 말은 “어떤 주파수대·어떤 각도에서는 상당히 잘 숨을 수 있다”는 뜻이지,
모든 레이더에서 완전히 안 보인다는 의미는 아닙니다.

---

3. 스텔스기도 결국은 잡힌다: “안 잡히는 과학”을 깨는 레이더들

“그럼 그런 스텔스기를 잡는 레이더는 없나?” 하는
연구도 꽤 오래전부터 진행되고 있습니다.

완전히 마법처럼 다 잡아내는 기술은 아니지만,
몇 가지 방향이 상당히 유망하다고 알려져 있습니다.

1) 저주파(VHF/UHF) 레이더: 파장을 길게 써서 형상 스텔스를 무력화

스텔스기는 X-band 같은 짧은 파장에 최적화되어 있습니다.

그런데 레이더 파장의 길이가
비행기 크기랑 비슷하거나 더 길어지면,
물체 전체가 “덩어리”처럼 응답하는 경향이 커집니다.

>VHF, UHF 같은 저주파 레이더는 파장이 수십 cm~수 m까지 길어집니다.

>이 영역에서는 날카로운 면과 모서리를 이용한 형상 스텔스의 효과가 줄어들 수 있습니다.

>저주파 레이더가 스텔스기 탐지에 더 유리할 수 있다고 보고 있습니다. (일부 연구)

>실제로 여러 국가가 VHF/UHF 대역의 대형 레이더를 대공 감시용으로 활용하고 있습니다.

다만 저주파 레이더는 해상도와 방향 정밀도가 떨어져서
“정확한 위치·추적”보다는 “어디 근처에 뭔가 있다” 정도를
알려주는 용도로 쓰이는 경우가 많습니다.

2) 다중·다기지 레이더(멀티스태틱/바이스태틱): 한 방향만 보는 약점을 찌르기

스텔스기는 “전파가 날아온 그 방향으로는
안 돌려 보내도록” 설계되어 있습니다.

그러면 전파를 쏘는 곳과 받는 곳을 떨어뜨려 버리면 어떨까요?

>송신기와 수신기가 같은 위치인 레이더 → 모노스태틱 레이더
>송신기와 수신기가 다른 위치에 있는 레이더 → 바이스태틱/멀티스태틱 레이더

멀티스태틱 레이더의 장점은 이렇습니다.

>스텔스기가 설계된 “최적 각도”가 아닌 방향에서 반사파를 받을 수 있습니다.

>여러 개의 수신기가 다른 각도에서 반사 신호를 모으기 때문에, 특정 각도에서 거의 안 보이던 물체도 다른 수신기에는 비교적 잘 보일 수 있습니다.

>몇 개의 송·수신기를 조합하면, 탐지 거리와 확률을 크게 높일 수 있다는 연구 결과들도 있습니다.

물론 이런 시스템은 네트워킹·동기화가 매우 복잡하고,
실제로 운용하는 데도 비용과 기술이 많이 듭니다.

3) 패시브 레이더: “세상에 이미 떠다니는 전파”를 이용해 잡기

조금 더 흥미로운 개념이 패시브 레이더(passive radar) 입니다.

>일반 레이더는 직접 전파를 쏘고, 되돌아오는 걸 받습니다.
>패시브 레이더는 FM 라디오, TV, 통신 기지국 등에서 이미 방송되는 전파를 “조명(illumination) 소스”로 활용합니다.

이 경우 스텔스기의 입장에서는,

>“적 레이더에서 날아오는 전파만” 피하도록 설계되어 있지,

>주변에서 사방팔방 날아오는 모든 민간 신호까지 고려해서 최적화하기는 어렵습니다.

여러 개의 수신기를 두고, 방송/통신 신호가
비행기에 부딪혀 돌아오는 패턴의 변화를 정교하게 분석하면,
전파를 직접 쏘지 않고도 물체를 탐지할 수 있습니다.

장점과 단점은 대략 이런 방향으로 정리됩니다.

>장점: 송신기가 자기 것이 아니어서, “레이더를 켰다는 사실”을 들키기 어렵습니다.



스텔스 탐지에도 유리하다는 연구가 있습니다.

>단점: 신호원이 민간 인프라에 의존하기 때문에 제어가 어렵고,



고도·거리 해상도가 제한적일 수 있습니다.

4) 레이더 말고 다른 감각들: IR, 광학, 데이터 융합

스텔스기는 레이더에 덜 보이도록 집중적으로 설계되어 있습니다.

그래서 현대 방공 체계는 “레이더만으로는 부족하다”는 전제를 깔고,
여러 센서를 한 번에 엮어 쓰는 방향으로 가고 있습니다.

>적외선(IR) 탐지·추적 시스템: 엔진 배기열, 기체 마찰로 인한 열 흔적을 감지합니다.

>광학/전자광학 센서: 맑은 날, 근·중거리에서 시각 정보로 탐지·추적합니다.

>다양한 주파수대(저주파~고주파)의 레이더를 조합합니다.

>이 모든 센서 데이터를

데이터 융합(fusion)으로 통합해서, 하나의 “추적 그림”으로 만듭니다.

어떤 논문에서는, 사실상 “단일 레이더 기술만으로
스텔스를 완전히 무력화하기는 어렵고,
여러 가지 센서를 네트워크로 묶는 것이
현실적인 방향”이라고 정리하기도 합니다.

---

4. 앞으로 필요한 과학·기술들

“스텔스를 잡는 레이더”를 더 잘 만들기 위해서는,
몇 가지 과학기술이 더 촘촘해져야 한다는 이야기가 많습니다.

>

저주파 레이더 고도화 거대한 안테나 구조, 전파 간섭(노이즈) 처리, 낮은 해상도를 보완하는 신호 처리 기술이 중요합니다.

파장이 길다 보니 도시·지형 반사(클러터)에서 스텔스기를 골라내는 알고리즘이 핵심입니다.

>

멀티스태틱/패시브 레이더용 초정밀 동기화·네트워킹

수십~수백 km 떨어진 송·수신기가 나노초 단위의 시간 오차만으로도 측정값이 크게 달라질 수 있어서, 정밀한 시간·위치 동기화 기술이 필요합니다.

대용량 데이터를 실시간으로 주고받고, 통합해서 “이게 진짜 비행기냐, 잡음이냐”를 판단하는 센서 네트워크 기술이 요구됩니다.

>

고급 신호 처리·AI 기반 표적 인식

스텔스기는 레이더에 아주 약하게, 부분적으로만 찍히는 경우가 많습니다.

이런 희미한 신호를 클러터 속에서 뽑아내기 위해, 최신 신호 처리, 머신러닝, 패턴 인식 기술이 계속 연구되고 있습니다.

>

다중 센서 데이터 융합 기술

레이더·IR·광학·전자정보(EMINT)를 한 번에 모아 “하나의 표적”으로 묶어 주는 알고리즘이 필요합니다.

각 센서의 장단점을 서로 보완하면서, 스텔스기의 움직임을 연속적으로 추적하려는 방향입니다.



흥미로운 점은, 스텔스 설계 쪽도 가만히 있지 않고
레이더, IR, 음향, 심지어 통신 발신까지
모두 줄이는 멀티 스펙트럼 스텔스로 진화하고 있고,
그걸 또 잡기 위한 다중 센서·네트워크 방공 체계가
함께 발전하고 있다는 것입니다.

---

5. 자연을 떠올리게 되는 지점

이런 이야기를 따라가다 보면, 저는 종종 자연을 떠올리게 됩니다.

숲 속 벌새는 눈앞에서 보면 화려한데, 조금만 떨어져 보면 배경에 녹아 사라지듯이 보일 때가 있습니다.

스텔스기도 레이더라는 “전자기 눈” 앞에서 그런 벌새처럼, 배경 노이즈에 숨어 버리도록 설계된 존재라는 생각이 들었습니다.

반대로 올빼미 같은 포식자는 아주 작은 소리, 미세한 움직임을 포착하는 쪽으로 감각을 진화시켜 왔습니다.

현대의 레이더와 센서들도, 어쩌면 그런 포식자의 감각을 닮아가는 방향으로 가고 있는 것 같습니다.

“숨으려는 쪽”과 “찾으려는 쪽”이 서로를 밀어 올리는 기술 경쟁이라는 점에서,
인간이 만든 전자기 세계에서도 자연의 포식자-피식자 관계가 반복되는 느낌이 들었습니다.

---

“레이더에 안 잡히는 과학”과 “어떻게든 잡아내려는 과학”이 서로를 밀어 올리면서,
앞으로도 계속 새로운 기술과 이야기가 나올 것 같습니다.

언젠가 하늘을 올려다볼 때, 저 멀리 보이지 않는 어디엔가
이런 숨바꼭질이 벌어지고 있겠구나,
하고 한 번쯤 떠올려 보셔도 재미있을 것 같습니다.
